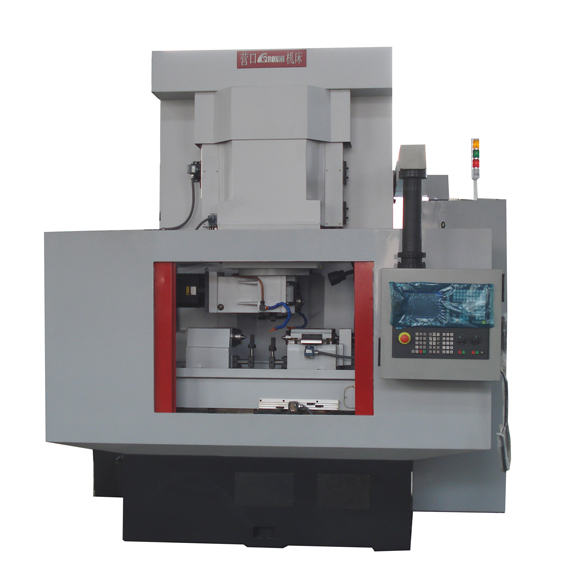

機床的主要技術規格和參數 1、主要規格：最大工件直徑 x 最大模數 ￠400x 8 mm 2、加工范圍： （1）最大工件直徑 ￠400 mm （2）最大模數 8 mm 3、尺寸規格： （1）可安裝剃齒刀最大直徑 250 mm （2）可安裝剃齒刀最大寬度 50 mm （3）兩頂尖間最大軸向距離 550 mm （4）剃齒刀中心到工件中心距離 120~330 mm （6）工作臺最大移動距離(X軸行程)170 mm （7）刀架滑板豎直最大移動距離(Z軸行程) 210mm （8）刀架滑臺切向最大移動距離(Y軸行程) 40 mm （9）刀架最大回轉角度（A軸）±20度 （11）工件中心至床身底面距離 1135 mm 4、運動參數： （1）剃齒刀主軸轉速范圍 40~450 rpm （2）軸向進給速度范圍（X軸）5~160 mm/min（無級） （3）徑向進給速度范圍（Z軸）0.15~600 mm/min（無級） （4）切向進給速度范圍（Y軸）5~120 mm/min（無級） （5）刀架最大回轉速度（A軸）10度 /min（無級） （6）最小增量 0.001 5、數控系統：SIEMENS 802D數控系統 6、主要電機容量： （1）刀具主軸電機 （B軸） 7.5KW （2）軸向進給交流伺服電機（X軸）1.6KW （3）徑向進給交流伺服電機（Z軸）1.6KW （4）切向進給交流伺服電機（Ｙ軸）1.6KW （5）刀架回轉交流伺服電機（A軸） 0.75KW 7、機床凈重 約7500kg |
